လောင်စာဆဲလ်၏အတွင်းပိုင်းဖွဲ့စည်းပုံကဘာလဲ။

ဟိုက်ဒရိုဂျင်စ်သည်အဘယ်အရာအတွက်အသုံးပြုသနည်း။

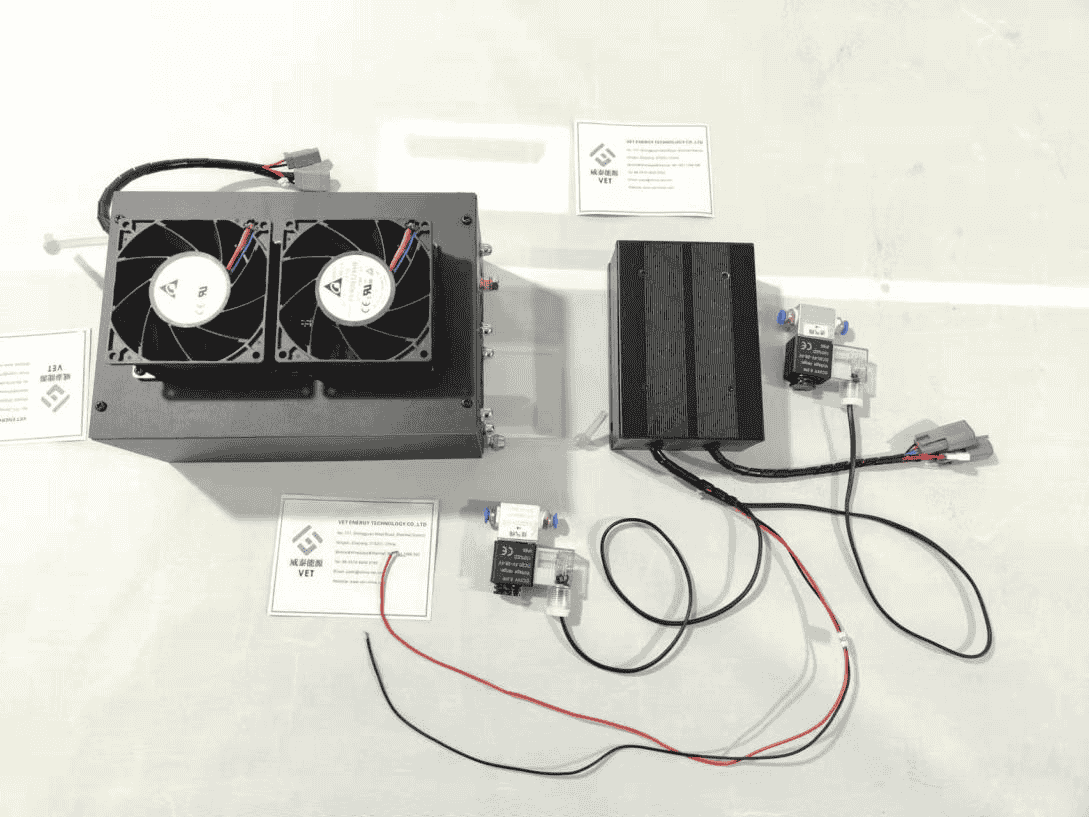

ဟိုက်ဒရိုဂျင်လောင်စာဆဲလ်များလျှပ်စစ်ဓာတ်အားထုတ်လုပ်ရန်ဟိုက်ဒရိုဂျင်ကိုစားသုံးသည့်ကိရိယာများဖြစ်သည်။ ၎င်းတို့ကိုမြင့်မားသောစွမ်းအင်သိပ်သည်းဆ, အလေးချိန်, သေးငယ်သည့်အရွယ်အစားနှင့်ကာဗွန်ထုတ်လွှတ်မှုသုညထုတ်လွှတ်မှုကြောင့်၎င်းတို့ကိုကျယ်ကျယ်ပြန့်ပြန့်သုတေသနပြုခြင်းနှင့်အသုံးပြုနေသည်။ဟိုက်ဒရိုဂျင်လောင်စာဆဲလ်များအိမ်များ, စီးပွားရေးလုပ်ငန်းများသို့မဟုတ်ပြည်သူ့အဆောက်အအုံများအတွက်လျှပ်စစ်စက်ဘီးများ, ကားများနှင့်မောင်းသူမဲ့လေယာဉ်များအတွက်ပါဝါထောက်ပံ့မှုအဖြစ်အသုံးပြုနိုင်သည်။

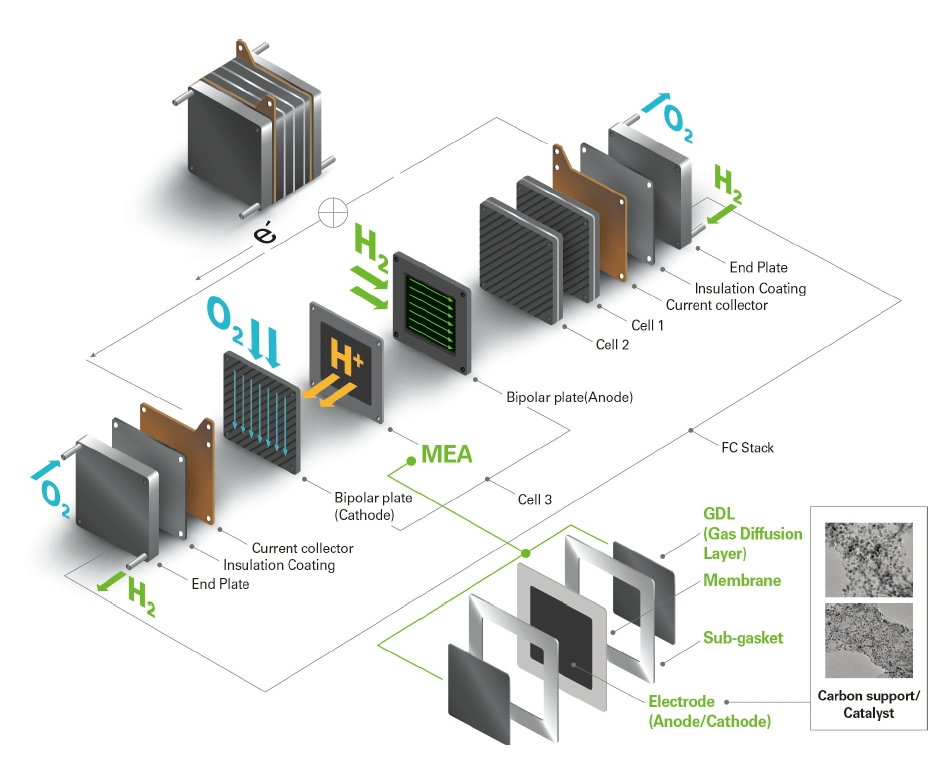

ဟိုက်ဒရိုဂျင်လောင်စာဆဲလ် stack ၏အတွင်းရေးဖွဲ့စည်းတည်ဆောက်ပုံဒီဇိုင်းကဘာလဲ။

တစ်ခုတည်းဆဲလ်တစ်ခုပါဝင်သည်အမြှေးပါး electrode တပ်ဆင်ခြင်း (MEA)နှင့်စိတ်ကြွသောပန်းကန်(တစ်ဖက်တွင် anode တစ်ခုဖြစ်ပြီးအခြားတစ်ဖက်သည် cathode ဖြစ်သည်။ တစ် ဦး ချင်းစီ၏ဗို့အား 0.6V အကြောင်းကိုဖြစ်ပါတယ်။ တစ် ဦး ၏ output ကိုစွမ်းအားလောင်စာဆဲလ် ၎င်း၏အရွယ်အစားပေါ်တွင်မူတည်သည်။ ဆဲလ်တစ်ခုတည်းဆဲလ်၏မျက်နှာပြင် area ရိယာကို stack လုပ်ရန်နှင့်စိတ်ကြိုက်ပြုလုပ်ရန်တစ်ခုတည်းသောဆဲလ်မျိုးစုံကိုအသုံးပြုခြင်းသည်ဘဝတွင်ပါဝါလိုအပ်ချက်များနှင့်ကိုက်ညီရန်ဗို့အားနှင့်လက်ရှိကိုထိန်းချုပ်နိုင်သည်။ ဥပမာအားဖြင့်, ၏ voltageVET Energy 100w ဟိုက်ဒရိုဂျင် stack12V ဖြစ်ပြီးဆဲလ်တစ်ခုတည်းအရေအတွက်က 20 ။

ဟိုက်ဒရိုဂျင်လောင်စာဆဲလ်များများသောအားဖြင့်မျိုးစုံဆဲလ်များနှင့်အတူ stacked နေကြသည်။ ဆဲလ်တစ်ခုစီ၏ anode တစ်ခု၏ anode သည်ကပ်လျက်တစ်ခုတည်းဆဲလ်၏ cathode နှင့်ချိတ်ဆက်ထားသည်။ stacking ပြီးစီးပြီးနောက် stack ၏အစနှစ်ခုလုံးကိုစုဆောင်းထားသည့်ပန်းကန်များနှင့်လက်ရှိစုဆောင်းခြင်းနှင့်လျှပ်စစ်ဓာတ်အားခွဲဝေမှုကိုရရှိရန်အတွက်အစွန်အဖျားနှစ်ခုကိုအသီးသီးတပ်ဆင်ထားသည်။ စီးပွါးရေးအလတ်စားအဖြစ်စုဆောင်းသောစုဆောင်းထားသောပန်းကန်သည်ဘက်ထရီဆဲလ်များ၏အီလက်ထရွန်များကိုတင်ပို့။ ပြင်ပ circuit သို့မိတ်ဆက်ပေးရန်တာဝန်ရှိသည်။ ဟိုက်ဒရိုဂျင် stack.

စက်နှင့်စက်ခြင်းနှင့်အပူစီမံခန့်ခွဲမှု၏အခန်းကဏ် play မှပါ 0 င်သည့် stack ၏အစွန်းစွန်းတွင်စွန်းအထိတပ်ဆင်ထားသည်။ အဆုံးပန်းကန်များသည်များသောအားဖြင့်အအေးခံလမ်းကြောင်းများတပ်ဆင်ထားသည် လောင်စာဆဲလ် stack စစ်ဆင်ရေးအတွင်းအကောင်းဆုံး operating အပူချိန်အကွာအဝေး၌တည်ဆဲ။ အဆုံးပြားများကိုသော့ဖွင့်ခြင်းအားဖြင့် stack စည်းဝေးပွဲတစ်ခုလုံးသည်ဖွဲ့စည်းတည်ဆောက်ပုံတည်ငြိမ်မှုနှင့်တံဆိပ်ခတ်ခြင်းများကိုရရှိပြီး,

ဟိုက်ဒရိုဂျင်လောင်စာဆဲလ်၏အစိတ်အပိုင်းများကားအဘယ်နည်း။

အမြှေးပါး electrode တပ်ဆင်ခြင်း (MEA): အမြှေးပါး electrode တပ်ဆင်ခြင်း (MEA) ၏အဓိကအစိတ်အပိုင်းဖြစ်ပါတယ်ပရိုတွန်လဲလှယ်အမြှေးထွေးလောင်စာဆဲလ် (Pemfc)။ ယေဘုယျအားဖြင့်ကာတုမ္မာ ၏နှစ်ဖက်စလုံးတွင်ပက်ဖြန်းသို့မဟုတ်လွှဲပြောင်းသည်proton လဲလှယ်အမြှေးပါး (pem)၏ 3 အလွှာရရှိရန်CCMပြီးတော့ aဓာတ်ငွေ့ပျံ့နှံ့လွှာအလွှာ (GDL)5-layer mea ရရှိရန် CCM ၏နှစ်ဖက်စလုံးတွင်ထည့်သွင်းထားသည်။ လိုအပ်ပါကတစ် ဦး ကလုပ်ဖို့ gasket ထည့်သွင်းနိုင်ပါတယ်7-layer ပစ္စည်းပစ္စယ။ အဆိုပါ catalyst-cover အစိတ်အပိုင်းကိုတက်ကြွ area ရိယာဟုခေါ်သည်။ VET စွမ်းအင်ပေးနိုင်သည်လောင်စာဆဲလ်များအတွက် MEAအမျိုးမျိုးသောလိုအပ်ချက်များကိုဖြည့်ဆည်းရန်တက်ကြွစွာ area ရိယာနှင့်အမြှေးပါး၏အရွယ်အစားကိုစိတ်ကြိုက်ပြုလုပ်နိုင်သည်။

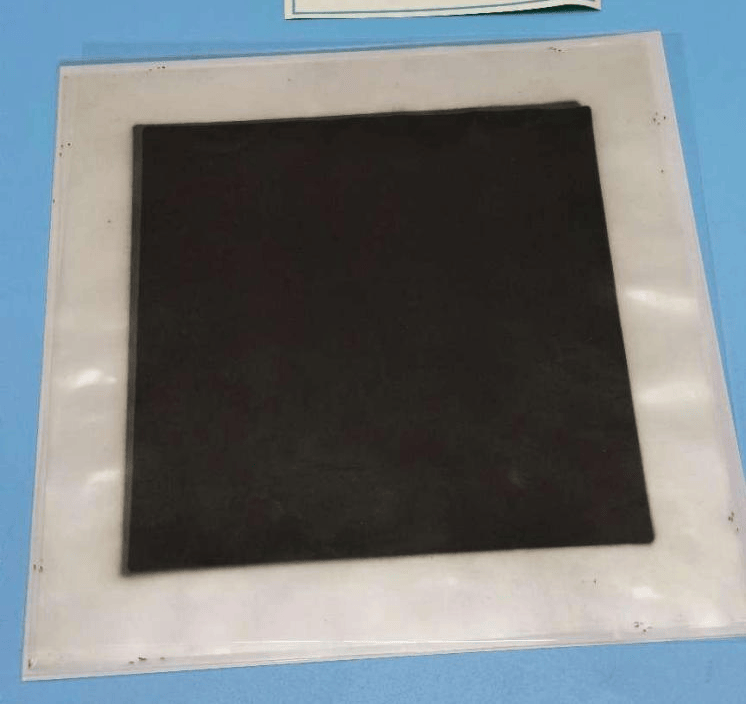

ပရိုတွန်လဲလှယ်သည့်အမြှေးပါး (Pem) ၏နှစ်ဖက်စလုံးသို့ပုံနှိပ်ခြင်း

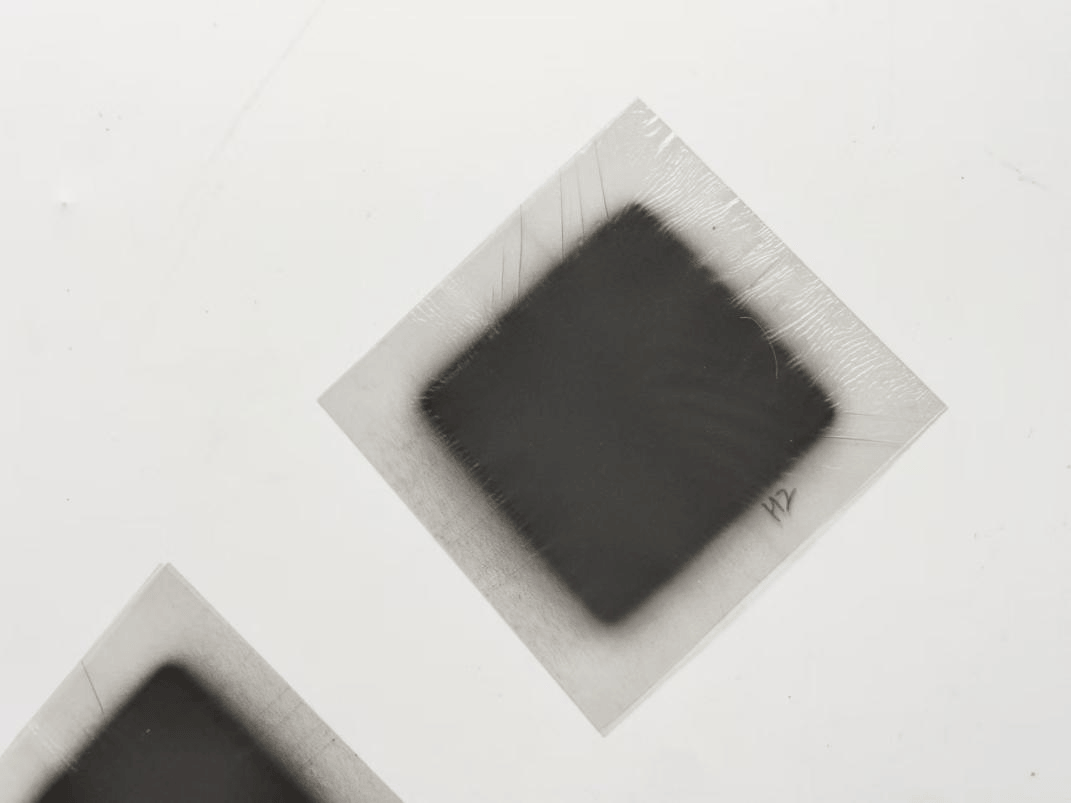

ပရိုတွန်လဲလှယ်သည့်အမြှေးပါး (POM) ပေါ်သို့ပျံ့နှံ့နေသည်။

စိတ်ကြွသောပန်းကန်: Theစိတ်ကြွသောပန်းကန်တစ်ခုတည်းဘက်ထရီ၏လက်ရှိစီးနင်းရန်တာဝန်ရှိသည် စိတ်ကြွသောပန်းကန်ကောင်းသောစီးကူးမှုရှိရန်လိုအပ်သည်။ ၏မျက်နှာပြင် စိတ်ကြွသောပန်းကန် များသောအားဖြင့်မျိုးစုံစီးဆင်းမှုနယ်ပယ်များ, အပြိုင်စီးဆင်းသောနေရာများ, စီးဆင်းမှုနယ်ပယ်၏လုပ်ဆောင်ချက်မှာဟိုက်ဒရိုဂျင်နှင့်အောက်စီဂျင်ကိုပိုမိုအညီအမျှဆဲလ်တစ်ခုတွင်အညီအမျှတစ်ချောင်းတည်းတွင်အညီအမျှဖြန့်ဝေရန်နှင့်လျှပ်စစ်ဓာတ်အားသန့်ပေးသောတုံ့ပြန်မှုကိုသေချာစေရန်အချိန်မီဖြန့်ဝေရန်ဖြစ်သည်ဟိုက်ဒရိုဂျင်လောင်စာဆဲလ်။ VET စွမ်းအင်သည်အမျိုးမျိုးကိုပေးနိုင်သည်စိတ်ကြွပြားများနှင့်စိတ်ကြိုက်ပြင်ဆင်ခြင်း။

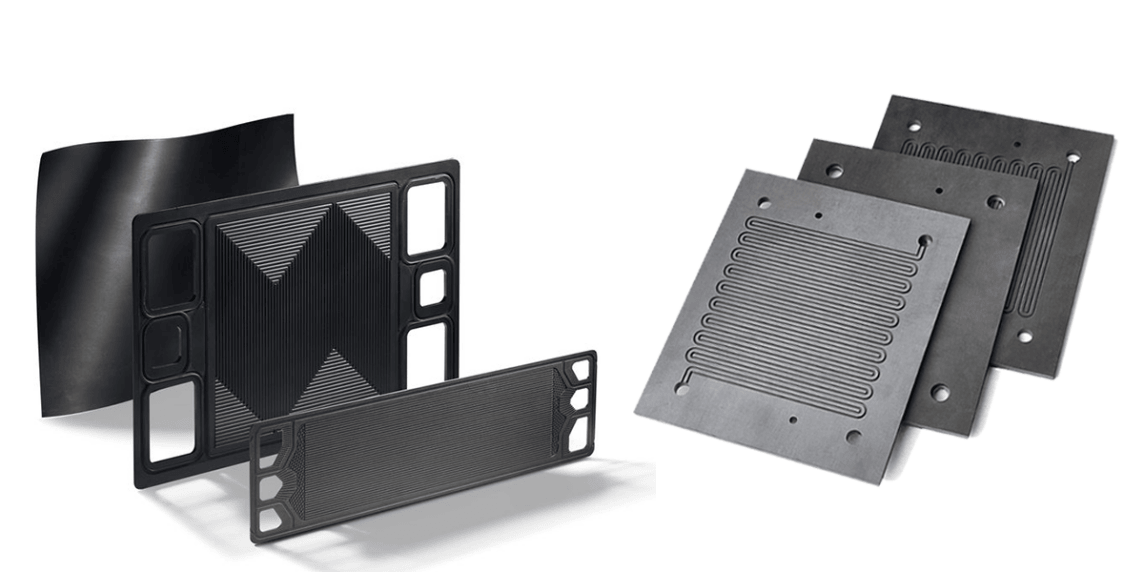

စိတ်ကြွသောပန်းကန်

လက်ရှိစုဆောင်းသူ: ၎င်း၏အဓိကလုပ်ဆောင်ချက်မှာလက်ရှိအခြေအနေကိုစုဆောင်းပြီးလုပ်ဆောင်ရန်ဖြစ်သည် လောင်စာဆဲလ် stackလက်ရှိထိရောက်သောစီးဆင်းမှုကိုသေချာစေရန်။

insulator: insulation plate ၏အဓိကလုပ်ဆောင်ချက်သည်ဆဲလ်တစ်ခုတည်းကိုကာကွယ်ရန်ဖြစ်သည်လောင်စာဆဲလ် stackပြင်ပသတ္တုအစိတ်အပိုင်းများနှင့်အတူတိုတောင်းသော - circuiting ကနေ။ ထို့အပြင်၎င်းသည်ချုံ့ခြင်းကြောင့်ကြီးမားသောဖိအားနှင့်အပူချိန်မြင့်မားမှုကိုခံနိုင်ရည်ရှိရန်လိုအပ်သည်။

အဆုံးမှာပန်းကန်: အဆုံးပန်းကန်သည်နှစ်ဖက်စလုံးတွင်တည်ရှိသောဖွဲ့စည်းတည်ဆောက်ပုံဆိုင်ရာအစိတ်အပိုင်းတစ်ခုဖြစ်သည်လောင်စာဆဲလ်။ ၎င်း၏အဓိကလုပ်ဆောင်ချက်မှာလောင်စာဆဲလ်အတွက်ပြင်ပအထောက်အပံ့များပေးရန်ဖြစ်သည်,လောင်စာဆဲလ်ဓာတ်ငွေ့သို့မဟုတ်အရည်ယိုစိမ့်မှုကိုကာကွယ်ရန်လောင်စာဆဲလ် stack ကိုတံဆိပ်ခတ်ရန်ကူညီသည်။

ဟိုက်ဒရိုဂျင်လောင်စာဆဲလ်အတွက်မည်သည့်ပစ္စည်းများလိုအပ်သနည်း။

အမြှေးပါး electrode: proton လဲလှယ်အမြှေးပါးများသောအားဖြင့် nafion အမြှေးပါးနှင့်အခြားရွေးချယ်စရာအမြှေးပါးသည်တူညီသောလုပ်ဆောင်မှုနှင့်အတူအခြားရွေးချယ်စရာအမြှေးပါးဖြစ်သည်။ ထိုကဲ့သို့သောအဖြစ်အဖိုးတန်သတ္တုများပလက်တီနမ်များသောအားဖြင့်ဟိုက်ဒရိုဂျင်လောင်စာဆဲလ်များအတွက်ဓာတ်ကူပစ္စည်းအဖြစ်အသုံးပြုကြသည်။ဓာတ်ငွေ့ပျံ့နှံ့လွှာအလွှာများသောအားဖြင့် ကာဗွန်စက္ကူ သို့မဟုတ်ကာဗွန်အထည်။ gasket ကိုများသောအားဖြင့် ptfe ပစ္စည်းဖြင့်ပြုလုပ်ထားသည်။

စိတ်ကြွသောပန်းကန်: စိတ်ကြွသောပန်းကန်သတ္တု, coated သတ္တု, ဂရပ်ဖစ် C-C ပေါင်းစပ်စသည့်အမျိုးမျိုးသောပစ္စည်းများကဲ့သို့သောပစ္စည်းများဖြင့်ပြုလုပ်နိုင်သည်။မေးခြင်းသင်၏လိုအပ်ချက်များကိုဖြည့်ဆည်းရန်အဖြေရှာရန်အဖြေရှာပါမည်။

စုဆောင်းပန်းကန်: များသောအားဖြင့်ကြေးနီပြား။

insulator- များသောအားဖြင့်ကောင်းသော insulator နှင့်အချို့သော elasticity နှင့်အတူဒြပ်ပစ္စည်း၏လုပ်။

အဆုံးမှာပန်းကန်: VET Energy သည်သံမဏိနှင့်အခြားသတ္တုအလွိုင်းအဆုံးပန်းကန်များကိုပံ့ပိုးပေးသည်။

ယနေ့ကျွန်ုပ်တို့ကိုဆက်သွယ်ပါသင်၏လိုအပ်ချက်များကိုဖြည့်ဆည်းနိုင်သည့်စွမ်းအင်ကိုဖြေရှင်းရန်ကျွန်ုပ်တို့၏ကုမ္ပဏီနှင့်ထုတ်ကုန်များအကြောင်းအသေးစိတ်လေ့လာရန်။ မည်သည့်လိုအပ်ချက်များအတွက် abel.wu@china-vet.com သို့အီးမေးလ်ပို့ရန်အခမဲ့ဖြစ်သည်။
