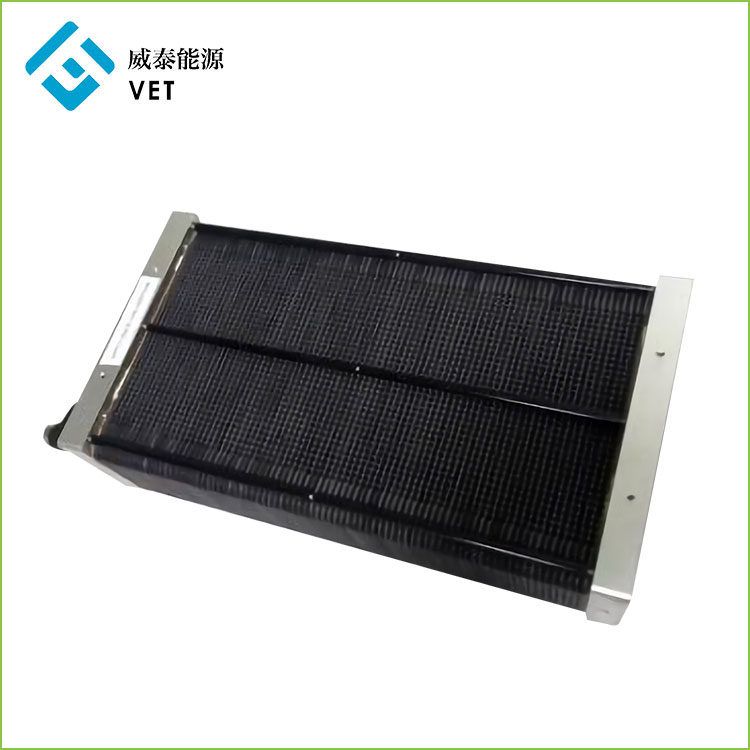

UAV အတွက် 900W Air Cooling Fuel Cell Stack

Vet Energy သည် UAV ထုတ်လုပ်သူများနှင့် ပေးသွင်းသူများအတွက် နာမည်ကြီး China 900W Air Cooling Fuel Cell Stack များထဲမှ တစ်ခုဖြစ်သည်။ ကျွန်ုပ်တို့၏ စက်ရုံသည် UAV အတွက် 900W Air Cooling Fuel Cell Stack ကို ထုတ်လုပ်ရာတွင် အထူးပြုပါသည်။ ကျွန်ုပ်တို့သည် အရည်အသွေး တိမ်းညွှတ်မှုနှင့် ဖောက်သည် ဦးစားပေးမှု၏ အဓိကအချက်ကို လိုက်နာသည်၊ သင့်လုပ်ငန်းပူးပေါင်းဆောင်ရွက်မှုအတွက် သင့်စာများ၊ ဖုန်းခေါ်ဆိုမှုများနှင့် စုံစမ်းစစ်ဆေးမှုများကို ရိုးသားစွာကြိုဆိုပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

CIVET သည် UAV ထုတ်လုပ်သူများနှင့် ပေးသွင်းသူများအတွက် နာမည်ကျော် China 900W Air Cooling Fuel Cell Stack များထဲမှ တစ်ခုဖြစ်သည်။

UVA အတွက် ဤဟိုက်ဒရိုဂျင်လောင်စာဆဲလ်အစုအဝေးကို 545w/kg ပါဝါသိပ်သည်းဆဖြင့် ဖော်ပြထားပါသည်။

ကျွန်ုပ်တို့၏ ပေါ့ပါးပြီး ပါဝါသိပ်သည်းသော UAV လောင်စာဆဲလ် module များသည် သုံးစွဲသူများအား သမားရိုးကျဘက်ထရီနည်းပညာ၏ ကန့်သတ်ချက်များကို ကျော်လွှားနိုင်ပြီး ဒရုန်းပျံသန်းချိန်နှင့် အပိုင်းအခြားများကို သိသိသာသာ တိုးချဲ့ကာ သန့်ရှင်းသော DC ပါဝါကို ခိုင်ခံ့ပေါ့ပါးသော ပက်ကေ့ဂျ်ဖြင့် ထုတ်လုပ်ပေးပါသည်။

ကျွန်ုပ်တို့၏ ဒရုန်း Fuel Cell Power Modules (FCPMs) သည် ကမ်းလွန်စစ်ဆေးခြင်း၊ ရှာဖွေရေးနှင့် ကယ်ဆယ်ရေး၊ ဝေဟင်ဓာတ်ပုံနှင့် မြေပုံဆွဲခြင်း၊ တိကျသော စိုက်ပျိုးရေးနှင့် အခြားအရာများအပါအဝင် ကျယ်ပြန့်သော ပရော်ဖက်ရှင်နယ် စီးပွားဖြစ်အသုံးချပရိုဂရမ်များအတွက် စံပြဖြစ်သည်။

UAV အတွက် 900W Air Cooling Fuel Cell Stack

1.Product မိတ်ဆက်ခြင်း။

UVA အတွက် ဤဟိုက်ဒရိုဂျင်လောင်စာဆဲလ်အစုအဝေးသည် 545w/kg ပါဝါသိပ်သည်းဆဖြင့် ဖော်ပြထားပါသည်။

â€¢ ခြောက်သွေ့သော ဟိုက်ဒရိုဂျင်နှင့် ပတ်ဝန်းကျင်လေထုတွင် လည်ပတ်မှု

â€¢ ခိုင်မာသောသတ္တုဖြင့် ဆဲလ်အပြည့်တည်ဆောက်မှု

â€¢ဘက်ထရီနှင့်/သို့မဟုတ် စူပါကာပါစီတာများဖြင့် ပေါင်းစပ်ပြုလုပ်ရန် စံပြဖြစ်သည်။

â€¢ တာရှည်ခံမှုနှင့် ယုံကြည်စိတ်ချရမှုအတွက် သက်သေပြထားသည်။

â€¢ Multiple configuration options များသည် modular နှင့် scalable solutions များကို ပေးဆောင်သည်။

â€¢ ကွဲပြားခြားနားသောလျှောက်လွှာလိုအပ်ချက်များနှင့်ကိုက်ညီရန် stack ရွေးစရာအကွာအဝေး

â€¢နိမ့်သောအပူနှင့်အသံပိုင်းဆိုင်ရာလက်မှတ်

â€¢ စီးရီးများနှင့် အပြိုင်ချိတ်ဆက်မှုများ ဖြစ်နိုင်သည်။

900WAir Cooling Fuel Cell စနစ်

လောင်စာဆဲလ်စနစ်တွင် အစုအဝေး၊ ပါဝါစီမံခန့်ခွဲမှုယူနစ်၊ ပန်ကာ၊ ဆိုလီနွိုက်အဆို့ရှင်၊ အပူချိန်အာရုံခံကိရိယာ၊ အပူချိန်နှင့် စိုထိုင်းဆ အာရုံခံကိရိယာနှင့် ထိန်းချုပ်ဆော့ဖ်ဝဲတို့ ပါဝင်သည်။

0.9kw Air Cooling Fuel Cell စနစ် ပုံကြမ်း

Fuel Cell စနစ်၏ Structure diagram

2.Product Parameter (သတ်မှတ်ချက်)

2.1 900W Air Cooling Fuel Cell Stack Parameter
ဤလောင်စာဆဲလ်အစုအဝေးကို 888w/kg ပါဝါသိပ်သည်းဆဖြင့် ဖော်ပြထားပါသည်။ ၎င်းကို ပေါ့ပါးသော၊ ပါဝါသုံးစွဲမှုနည်းသော အက်ပ်လီကေးရှင်းများတွင် သို့မဟုတ် ခရီးဆောင်ပါဝါရင်းမြစ်တွင် အသုံးပြုနိုင်သည်။ သေးငယ်သော အရွယ်အစားသည် ၎င်းကို သေးငယ်သော အပလီကေးရှင်းများတွင် ကန့်သတ်မထားပေ။ ပါဝါသုံးစွဲမှုမြင့်မားသောအက်ပ်လီကေးရှင်းများကိုပံ့ပိုးရန် ကျွန်ုပ်တို့၏တစ်ဦးတည်းပိုင် BMS နည်းပညာအောက်တွင် အမြောက်အမြားကို ချိတ်ဆက်ပြီး ချဲ့နိုင်သည်။

H-48-900 ကန့်သတ်ချက်များ
Output Parameters	အဆင့်သတ်မှတ်ပါဝါ		900W
	အဆင့်သတ်မှတ်ထားသော ဗို့အား		36V
	အဆင့်သတ်မှတ်ထားသော လက်ရှိ		25A
	DC Voltage Range		30-60V
	လုပ်ရည်ကိုင်ရည်		â‰¥50%
လောင်စာဆီ ကန့်သတ်ချက်များ	H2 သန့်ရှင်းမှု		â‰¥99.99%ï¼ˆCOï¼œ1PPM)
	H2 ဖိအား		0.045ï½ž0.07Mpa
	H2 စားသုံးမှု		13.1L/မိနစ်
ပတ်ဝန်းကျင် ကန့်သတ်ချက်များ	လည်ပတ်နေသော ဝန်းကျင်အပူချိန်		-5ï½ž45â„ƒ
	လည်ပတ်နေသော ပတ်ဝန်းကျင်စိုထိုင်းဆ		10%ï½ž95%
	သိုလှောင်မှုပတ်ဝန်းကျင် အပူချိန်		-10ï½ž75â„ƒ
	ဆူညံသံ		â‰¤40 dB@3m
ရုပ်ပိုင်းဆိုင်ရာ ကန့်သတ်ချက်များ	FC Stack	18.1(L)14.9(W)6.9(H)	FC Stack	1.65KG
	အတိုင်းအတာ ï¼ စင်တီမီတာ)		အလေးချိန် (ကီလိုဂရမ်)
	စနစ်	18.1(L)15.5(W)13.7(H)	စနစ်	2.9KG
	အတိုင်းအတာ ï¼ˆcmï¼‰		အလေးချိန်ï¼ˆkgï¼‰	ပရိသတ်များနှင့် BMSï¼‰ အပါအဝင်
	ပါဝါသိပ်သည်းဆ	486W/L	ပါဝါသိပ်သည်းဆ	545W/KG
	Volume အားဖြင့်		အလေးချိန်အားဖြင့်

0.9kw Stack polarization မျဉ်းကွေး

2.2 လောင်စာဆဲလ်စနစ် အစိတ်အပိုင်းများ

2.2.1 အဓိက အရန်အစိတ်အပိုင်းများ (BMS)--လောင်စာဆဲလ် စီမံခန့်ခွဲမှုစနစ်

ဟိုက်ဒရိုဂျင်ပါဝါသုံး UAV stack အတွက် အထူးပါဝါစီမံခန့်ခွဲမှုစနစ်သည် အဝေးထိန်းထိန်းချုပ်မှုနှင့် လောင်စာဆဲလ်စနစ်၏ အချက်အလက်ရယူမှုကို သိရှိနိုင်သည်။ ၎င်းသည် အလယ်တန်းဘက်ထရီပါရှိသော ဉာဏ်ရည်ထက်မြက်သော ဟိုက်ဘရစ်နှင့် သာမညဘက်ထရီအတွက် လိုက်လျောညီထွေဖြစ်စေနိုင်သည်၊ ၎င်းသည် လောင်စာဆဲလ်ဘက်ထရီအသုံးချမှုနယ်ပယ်တွင် အဓိကနည်းပညာတစ်ခုဖြစ်သည်။

2.2.1 Chivet2022 လောင်စာဆဲလ်စီမံခန့်ခွဲမှုစနစ်၏ စံသတ်မှတ်ချက်ဘောင်များ

စွမ်းဆောင်ရည် ထည့်သွင်းမှု	FC အဆုံးတွင် အများဆုံး ထည့်သွင်းသည့် လက်ရှိ		80A
	FC အဆုံးတွင် အများဆုံးထည့်သွင်းဗို့အား		80V
	ဟိုက်ဘရစ်ဘက်ထရီအဆုံး၏ အမြင့်ဆုံးထည့်သွင်းမှု လက်ရှိ		80A
	ဟိုက်ဘရစ်ဘက်ထရီအဆုံး၏ အမြင့်ဆုံးထည့်သွင်းဗို့အား		80V
	Four channel temperature ထည့်သွင်းမှု end		-60℃-150℃
	ချန်နယ်တစ်ခုသည် ပတ်ဝန်းကျင် အပူချိန်နှင့် စိုထိုင်းဆ ထည့်သွင်းမှုကို အဆုံးသတ်သည်။		-60℃-150℃၊RH30ï½ž100%
	ချန်နယ်နှစ်ခုဖိအားထည့်သွင်းမှုအဆုံး		0-100MPa
	လိုင်းနှစ်လိုင်းအမြန်နှုန်း သွေးခုန်နှုန်းအချက်ပြလက်ခံမှုအဆုံး		ပန်ကာ သို့မဟုတ် ပန့်၏အမြန်နှုန်းကို တိုင်းတာရန် အသုံးပြုသည်။
စွမ်းဆောင်ရည်အထွက်	ဟိုက်ဘရစ်အထွက်လက်ရှိ		ရေရှည်လည်ပတ်မှုအတွက် အမြင့်ဆုံး 80A၊ ချက်ချင်းဆိုသလို အမြင့်ဆုံးတန်ဖိုး 150A(5 မိနစ်)
	ဟိုက်ဘရစ်အထွက်အဆုံး၏ အမြင့်ဆုံးဗို့အား		80V
	PWM pulse width အရှိန် regulation output နှစ်ခု		0 ~ 100% မြန်နှုန်းစည်းမျဉ်း၊ အအေးခံသောလေကိုထိန်းချုပ်သည်။ ပန်ကာ သို့မဟုတ် အအေးပေး လည်ပတ်နေသော ပန့်။
	စိုထိုင်းဆ ပါဝါ တစ်မျိုး		ဗို့အား 5V၊ အမြင့်ဆုံး လက်ရှိ 5A
	အအေးခံပန်ကာ ပါဝါအထွက်တစ်ခု		ဗို့အား 12V ~ 36V, အများဆုံးလက်ရှိ 10A
	အအေးခံရေစုပ်စက်တစ်လုံး၏ ပါဝါထွက်ရှိခြင်း။		ဗို့အား 12V ~ 36V, အများဆုံးလက်ရှိ 10A
	one-way stack gas inlet solenoid valve ၏ ပါဝါအထွက်		ဗို့အား 12V ~ 36V, အများဆုံးလက်ရှိ 3A
	one-way stack gas outlet solenoid valve ၏ ပါဝါအထွက်		ဗို့အား 12V ~ 36V, အများဆုံးလက်ရှိ 3A
	ပြင်ပဝန်ပါဝါအထွက်		ဗို့အား 12V ~ 36V, အမြင့်ဆုံးလက်ရှိ 6A
	ပျံသန်းမှုထိန်းချုပ်မှုပါဝါအထွက်		ဗို့အား 12V ~ 48V, အမြင့်ဆုံးလက်ရှိ 3A
	ပါဝါအထွက်ပေါက်ပေါက်ဖြင့် ရပ်ပါ။		အများဆုံး လက်ရှိ 5A
	ဆက်သွယ်ရေးဆိပ်ကမ်းနှစ်ခု		485/TTL
ဆော့ဖ်ဝဲလုပ်ဆောင်ချက်များကို ပံ့ပိုးပေးခြင်း	ပြသမှု- လောင်စာဆဲလ်ဗို့အား၊ လက်ရှိ၊ အထွက်ပါဝါနှင့် အပူချိန်၊ ဟိုက်ဘရစ်လျှပ်စစ် ဆဲလ်ဗို့အား၊ အားသွင်းလျှပ်စီးကြောင်းနှင့် အထွက်ပါဝါ၊ စနစ်၏စုစုပေါင်းအထွက်ပါဝါ; ပတ်ဝန်းကျင် အပူချိန်နှင့်စိုထိုင်းဆ; အအေးခံပန်ကာမြန်နှုန်း; ဘက်ထရီအတွင်းရှိ ဟိုက်ဒရိုဂျင်သိုလှောင်ကန်၏ ဖိအားနှင့် ဓာတ်ငွေ့ဖိအား ပါဝါ		အဆက်မပြတ် လက်ရှိ သို့မဟုတ် လောင်စာဆဲလ် စွမ်းဆောင်ရည်အလိုက် လိုက်လျောညီထွေစွာ အားသွင်းခြင်းကို ရွေးချယ်နိုင်ပြီး အမြင့်ဆုံးအားသွင်းလက်ရှိမှာ 25A (အားသွင်းခြင်း module တွင် အအေးခံပန်ကာပါ၀င်သည်)
	ထိန်းချုပ်မှု- ဓာတ်ငွေ့ဝင်ပေါက်နှင့် ထွက်ပေါက် ဆိုလီနွိုက်အဆို့ရှင်များ၊ ဒုတိယဘက်ထရီအားသွင်းမုဒ်နှင့် အားသွင်းခြင်း။ လက်ရှိတန်ဖိုး၊ အားသွင်းမှုအခြေအနေ ဆက်တင်၊ အအေးခံပန်ကာအမြန်နှုန်းနှင့် အပူချိန်ထိန်းချုပ်မှုအခြေအနေများကို သတ်မှတ်ခြင်း။ သတ်မှတ်ထားတဲ့; အအေးခံရေစုပ်စက်အမြန်နှုန်းနှင့် အပူချိန်ထိန်းချုပ်မှုအခြေအနေများကို သတ်မှတ်ခြင်း၊ ဓာတ်ငွေ့ဖိအားအာရုံခံကိရိယာ
ပတ်ဝန်းကျင်သွင်ပြင်လက္ခဏာများ	အလုပ်အပူချိန်		စာ-၄၅-၆၀℃
	အလုပ်ပတ်ဝန်းကျင်၏စိုထိုင်းဆ		0-100%
	သိုလှောင်မှုပတ်ဝန်းကျင်၏စိုထိုင်းဆ		-75℃-75c
ရုပ်ပိုင်းဆိုင်ရာဘောင်များ	အရွယ်အစား		16012045mm
	အလေးချိန်		480g

2.2.2 ဟိုက်ဒရိုဂျင်သိုလှောင်မှုပုလင်း
အလုပ်ဖိအား	35MPa
အသံအတိုးအကျယ်	12L
အရွယ်အစား	D196*L532
ကိုယ်အလေးချိန်	3.85KG
တစ်သက်တာ	အကြိမ် 500 ဖောင်းပွပြီး မကျေမနပ်ဖြစ်ခြင်း။

2.2.3 Solenoid အဆို့ရှင်
အဆင့်သတ်မှတ်ထားသော ဗို့အား		DC24V
လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။		120+-15%mA
ဖိအားအပိုင်းအခြား		0-90Kpa
ပါဝါ		<2w
အလုပ်လုပ်အပူချိန်		0C-55℃
ကိုယ်အလေးချိန်		50g
တစ်သက်တာ		အကြိမ် 100000 ပြောင်းပါ။

2.2.4 အအေးခံပန်ကာ
အဆင့်သတ်မှတ်ပါဝါ		57.6w DC48V/1.2A
အလုပ်လုပ်အပူချိန်		-20℃-70 ℃
အရှိန်		14900R/မိနစ်
အရွယ်အစား		919138mm
စီးဆင်းမှုနှုန်း		5.1m3/မိနစ်
ဆူညံသံ		40dB
တစ်သက်တာ		70000h/40℃

2.2.5 ထိန်းချုပ်စနစ် အအေးခံပန်ကာငယ်
အဆင့်သတ်မှတ်ပါဝါ		1.44w DC24V/0.06A
အရှိန်		5000R/မိနစ်
အရွယ်အစား		303010mm
ကိုယ်အလေးချိန်		8g
ဆူညံသံ		16dB
တစ်သက်တာ		28000h/40℃

3.Product application နှင့် အလုပ်လုပ်ခြင်း နိယာမ

PEM လောင်စာဆဲလ်ဖြစ်သော ဒရုန်းပါဝါအိတ်ကို တီထွင်ခြင်း။

(အပူချိန် -10 ~ 45ºC အကြားတွင် အလုပ်လုပ်သည်)

ကျွန်ုပ်တို့၏ဒရုန်း Fuel Cell Power Modules (FCPMs) သည် ကမ်းလွန်စစ်ဆေးရေး UAV၊ ရှာဖွေရေးနှင့် ကယ်ဆယ်ရေး UAV၊ ဝေဟင်ဓာတ်ပုံနှင့် UAV မြေပုံဆွဲခြင်း၊ တိကျသောစိုက်ပျိုးရေး UAV နှင့် အခြားအရာများအပါအဝင် ကျယ်ပြန့်သော ပရော်ဖက်ရှင်နယ် UAV စီးပွားဖြစ်အသုံးချပရိုဂရမ်များအတွက် စံပြပါဝါပေးပါသည်။

လောင်စာဆဲလ်များသည် လောင်ကျွမ်းခြင်းမရှိဘဲ လျှပ်စစ်ဓာတ်အားထုတ်လုပ်ရန် လျှပ်စစ်ဓာတုတုံ့ပြန်မှုကို အသုံးပြုသည်။ ဟိုက်ဒရိုဂျင် လောင်စာဆဲလ်များသည် ဟိုက်ဒရိုဂျင်ကို လေထုမှ အောက်ဆီဂျင်နှင့် ပေါင်းစပ်ကာ အပူနှင့် ရေကိုသာ ထုတ်ကုန်အဖြစ် ထုတ်လွှတ်သည်။ ၎င်းတို့သည် အတွင်းပိုင်းလောင်ကျွမ်းသည့်အင်ဂျင်များထက် ပိုမိုထိရောက်ပြီး ဘက်ထရီနှင့် မတူဘဲ၊ အားပြန်သွင်းရန် မလိုအပ်ဘဲ လောင်စာဆီဖြည့်သွင်းထားသရွေ့ ဆက်လက်လည်ပတ်နေမည်ဖြစ်သည်။

ကျွန်ုပ်တို့၏ဒရုန်းလောင်စာဆဲလ်များသည် လေအေးပေးထားပြီး၊ လောင်စာဆဲလ်အစုအဝေးမှ အပူများကို အအေးခံပြားများအထိ သယ်ဆောင်ကာ လေဝင်လေထွက်လမ်းကြောင်းများမှတစ်ဆင့် ဖယ်ရှားကာ ရိုးရှင်းပြီး ကုန်ကျစရိတ်သက်သာသော ပါဝါဖြေရှင်းချက်ကို ရရှိစေသည်။

ဟိုက်ဒရိုဂျင်လောင်စာဆဲလ်၏ အဓိက အစိတ်အပိုင်းတစ်ခုမှာ ဂရပ်ဖိုက်ဖြစ်သည်။စိတ်ကြွပန်းကန်ပြား။ 2015 ခုနှစ်တွင် VET သည် ဂရပ်ဖိုက် Bipolar ပြားများထုတ်လုပ်ခြင်း၏ အားသာချက်များဖြင့် လောင်စာဆဲလ်လုပ်ငန်းသို့ ဝင်ရောက်ခဲ့သည်။ Miami Advanced Material Technology Co., LTD ကုမ္ပဏီကို တည်ထောင်ခဲ့သည်။

နှစ်ပေါင်းများစွာ သုတေသနနှင့် ဖွံ့ဖြိုးတိုးတက်ပြီးနောက်၊ တိရစ္ဆာန်ဆေးကုဆရာဝန်သည် လေအေးပေးစက် 10w-6000w ဟိုက်ဒရိုဂျင်လောင်စာဆဲလ်များ၊ UAV ဟိုက်ဒရိုဂျင်လောင်စာဆဲလ် 800w-3000w၊ စွမ်းအင်အသစ်၏ အကြီးမားဆုံး စွမ်းအင်သိုလှောင်မှုပြဿနာအတွက် PEM သည် လျှပ်စစ်အဖြစ်သို့ ပြောင်းလဲမည်ဟူသော အယူအဆကို တင်ပြခဲ့ပါသည်။ သိုလှောင်ရန်အတွက် ဟိုက်ဒရိုဂျင်သို့ စွမ်းအင်နှင့် ဟိုက်ဒရိုဂျင်လောင်စာဆဲလ်သည် ဟိုက်ဒရိုဂျင်ဖြင့် လျှပ်စစ်ဓာတ်ကို ထုတ်ပေးသည်။ ၎င်းကို photovoltaic ဓာတ်အားထုတ်လုပ်ခြင်းနှင့် ရေအားလျှပ်စစ်ထုတ်လုပ်ခြင်းနှင့် ချိတ်ဆက်နိုင်သည်။
